DBX 234S Кроссовер

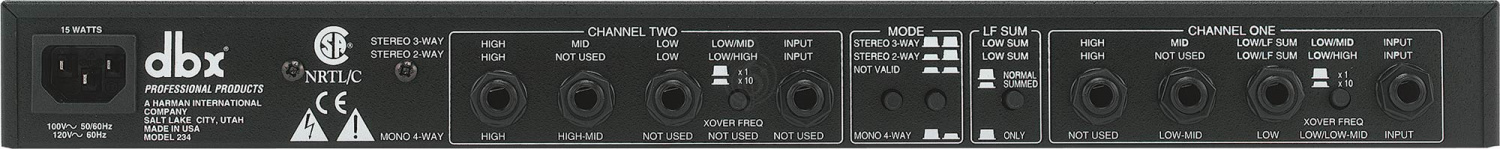

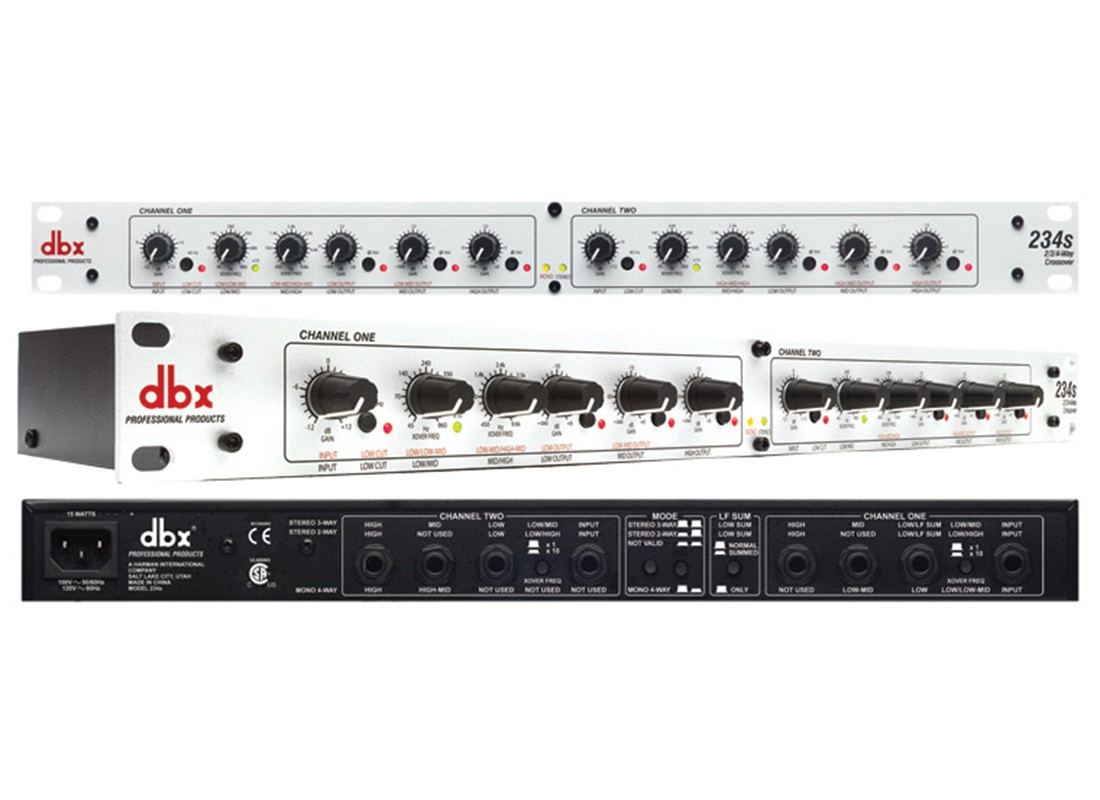

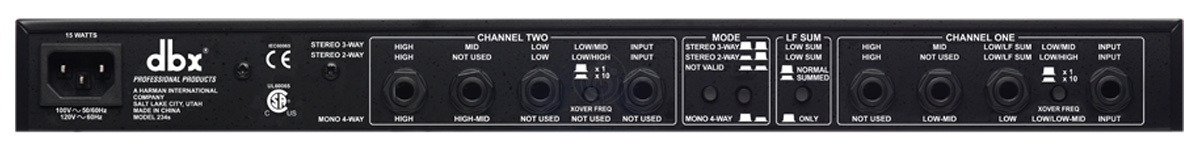

Кроссовер DBX 234S (3 полосы стерео / 4 полосы моно), разъемы jack. Данная модель оборудована дифференциалными балансными входами и выходами на 1/4-дюймовых TRS-разъемах. Кроссовер DBX 234S снабжен селектором режима «3 стереополосы/4 монополосы». Визуальный контроль за работой устройства обеспечивается двумя зелеными индикаторами, которые находятся на лицевой панели. Для того чтобы предотвратить случайный сбой настроек во время работы, который в большинстве случаев является неисправимым, основные элементы управления были вынесены на задние панели. Здесь же расположили селекторы, с помощью которых будет осуществляться выбор частотных диапазонов для каждого из каналов, включая визуальный контроль за активностью функции Х10, и выходные гнезда моносуммы низких частот. Фильтр Linkwitz-Riley (с характеристиками 24 дБ/1 октава) является профессиональным мировым стандартом. Именно его реализовали в DBX 234S. Кроме того на каждом канале есть регулятор чувствительности +/- 12 дБ и отдельный обрезной фильтр 40 Гц, который удаляет низкочастотные помехи. Стоит отметить, что низко-и высокочастотные входы каждого канала данной модели оборудованы переключателями фазы, регуляторами выходного уровня и отключения канала, позволяющими осуществить настройку до +6 дБ. Когда используется система в трехполосном стереорежиме, частота кроссовера может быть выше, чем 960 Гц. В такой ситуации нужно активизировать переключатель Х10. Он изменит режим работы селектора DBX 234S с частоты в диапазоне 45 Гц-960 Гц на диапазон 450 Гц – 9 600 Гц. Все остальные селекторы частоты останутся такими же. Если Вы работаете с системой, использующей моно-сабвуфер, не забывайте активировать функцию суммирования низкой частоты, которая расположена на тыльной панели DBX 234S. После активации переключателя будет выполнено суммирование НЧ на левом и правом выходах. У каждого входа, расположенного на передней панели, есть переключатель реверса полярности. Если динамики будут находиться не в фазе, то частотная характеристика всей системы будет нарушена, особенно на низких частотах. Также сигналы не в фазе приведут к так называемой «комб-фильтрации» на высоких частотах. Именно поэтому DBX 234S снабдили переключателем полярности – он будет особенно полезен, когда Вам понадобится сделать точную настройку акустической системы на пиковое значение. Когда будет выполняться реверс полярности выхода, на кроссовере активизируется светодиодный переключатель. Обратите внимание, данное оборудование предназначается исключительно для установки в рэковую стойку.
